Комплексная схема защиты помещения от прослушивания по телефонной линии

Эта схема (рис. 3.12. а) включается между линией и телефонным аппаратом и практически полностью исключает прослушивание помещения, как методом усиления слабых сигналов, так и от высокочастотного навязывания.

Диоды VD1—VD4, включенные встречно-параллельно, защищают звонковую цепь телефоного аппарата. Конденсаторы и катушки образуют фильтры C1, L1 и С2, L2 для подавления напряжений высокой частоты.

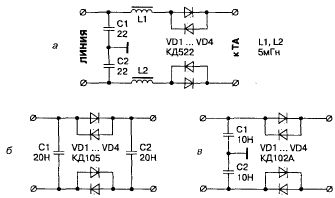

Рис. 3.12. Схемы для комплексной защиты телефонных аппаратов и линий связи

а — первый вариант;

б — второй вариант;

в — третий вариант

Детали монтируются в отдельном корпусе навесным монтажом. Устройство не нуждается в настройке. Однако оно не защищает пользователя от непосредственного подслушивания путем прямого подключения в линию.

Кроме рассмотренной схемы существует и ряд других, которые по своим характеристикам близки к ранее описанным устройствам. На рис. 3.12. б, в приведены еще две схемы для комплексной защиты телефонных аппаратов и линий связи, часто используемые в практической деятельности.
