Устройство кодированного доступа к линии с импульсным набором

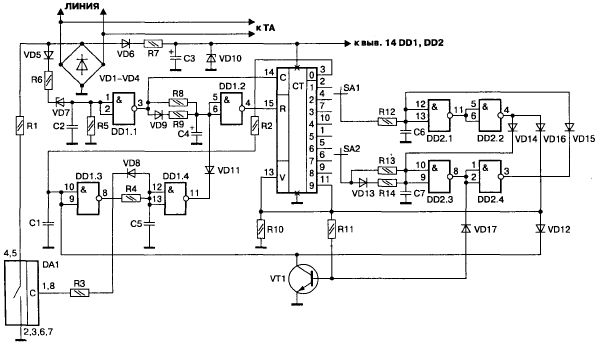

Рис. 3.15. Схема устройства кодированного доступа к линии с импульсным набором

В состав схемы импульсного кодирования входят:

- диодный мост униполярного включения — VD1—VD4;

- датчик напряжения — VD5, R6, VD7, R5, С2, DD1.1;

- узел подготовки счета — VD9, R8, R9, С4, DD1.2;

- счетчик — DD3;

- узел приема первой цифры кода — SA2, VD13, R13, R14, С7, DD2.3, DD2.4, VD15;

- узел приема второй цифры кода— SA2, R12, С6, DD2.1, DD2.2, VD14;

- схема временного включения запрета — R2, CI, DD1.3, R3;

- схема включения запрета по сумме цифр номера — R11, VT1,VD12,VD17;

- ключ запрета — DA1;

- нагрузочное сопротивление — R1;

- схема принудительного отключения запрета — VD8, R4, С5, DD1.4, VD11;

- цепь питания микросхем — VD6, R7, СЗ, VD10.

Принцип действия схемы следующий. Подготовка к приему кода и временное включение запрета набора номера. В соответствии с алгоритмом, после снятия трубки на телефонном аппарате происходит подготовка к запуску счетчика DD3 (заряд конденсатора С4 через цепочку VD9, R9, R8). Через 2—3 с (пауза по алгоритму) на входе 15 DD3 появляется логический «0», и микросхема DD3 готова к приему импульсов кода. До начала счета высокий уровень с выхода 3 DD3 поддерживает конденсатор О в заряженном состоянии через R2. Соответственно, ключ DA1 разомкнут (запрет выключен).

После того, как набрана первая цифра кода (или обычного номера), на выходе 3 DD3 появляется «ноль», и емкость С1 начинает разряжаться через R2.
