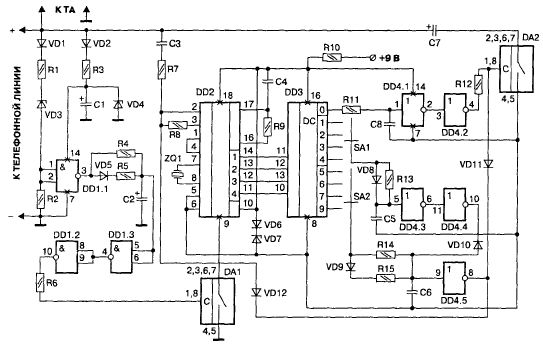

Рис. 3.16. Схема блокиратора частотного набора номера с двухзначным DTMF кодом

Этап 1. Подготовка к приему кода. В исходном состоянии ключ DA1 разомкнут, и все микросхемы DTMF-приемника и декодера отключены от элемента питания 9 В по минусовой цепи. При снятии трубки на аппарате ТА через время 1—1,5 с ключ DA1 включается «единицей» с выхода 10 DD1.2. DTMF-приемник DD2 готов к приему двух цифр двухчастотного кода. Цепочка R5, С2 предотвращает срабатывание элементов DD1.2, DD1.3 при приеме посылки вызова с АТС.

Этап 2. Прием кода. Микросхема DD2 осуществляет прием DTMF кода через цепочку СЗ, R7. На выходе дешифратора DD3 появляется высокий уровень, соответствующий набранной на тастатуре ТА цифре. Раскодировка первой и второй цифры реализованы аналогично схеме, приведенной на рис. 3.15, описанной в разделе 3.15 (устройство защиты линии с импульсным набором). В случае правильного приема двух цифр кода диод VD11 блокирует включение ключа защиты DA2.

Временное включение запрета. После приема первой цифры кода на выходе 3 DD3 появляется высокий уровень, и начинается заряд емкости С8 через R11. Спустя приблизительно 5 с через R12 происходит включение ключа запрета DA2. Линия шунтируется специально рассчитанной емкостью С7, что обеспечивает подавление дальнейших DTMF-посылок набора более чем на 20 дБ. Это не позволяет аппаратуре АТС однозначно воспринять номер в частотной форме.

Список деталей схемы приведен в табл. 3.3.

Отключение системы запрета. После того, как трубка будет положена на аппарат, напряжение на С7 будет плавно нарастать до значения 60 В, что, в свою очередь, вызовет переход датчика напряжения DD1.1 в исходное состояние. Затем последует разряд конденсатора С2 через R4 и, далее, отключение DA1 (а значит отключение микросхем DD2, DD3, DD4 от источника питания 9 В). Схема переходит в исходное состояние.
