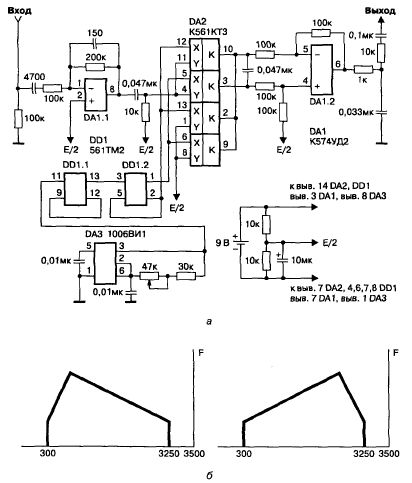

Рис. 3.18. Шифратор телефонных сообщений:
а — принципиальная схема;
б — спектры входного и преобразованного сигналов;
в — упрощенная схема шифратора, отличающаяся задающим генератором и цепями питания ИМС
Рис. 3.18. (продолжение)
Несущие пары кодер/декодер настраивают на одинаковую частоту. При настройке
устройств кодированный речевой сигнал можно записать на магнитофон и затем
подобрать частоту преобразования декодера по наибольшей разборчивости речи при
декодировании.
При работе с различными приемниками и источниками сигналов, возможно,
потребуется дополнительное усиление. В каналах дуплексной связи для повышения
конфиденциальности переговоров целесообразно использовать разные частоты
преобразования.

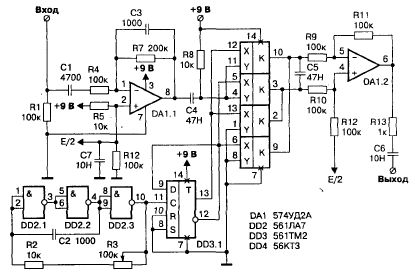

На рис. 3.18. в показана упрощенная схема этого же устройства, отличающаяся
задающим генератором и цепями питания микросхем.
Следует, однако, предупредить тех, кто будет использовать шифратор в
конфиденциальной связи, что, обладая определенным терпением, можно научиться
разбирать содержание «частотно инвертированной речи». Поэтому не затягивайте
переговоры или периодически меняйте частоту несущей.
|
